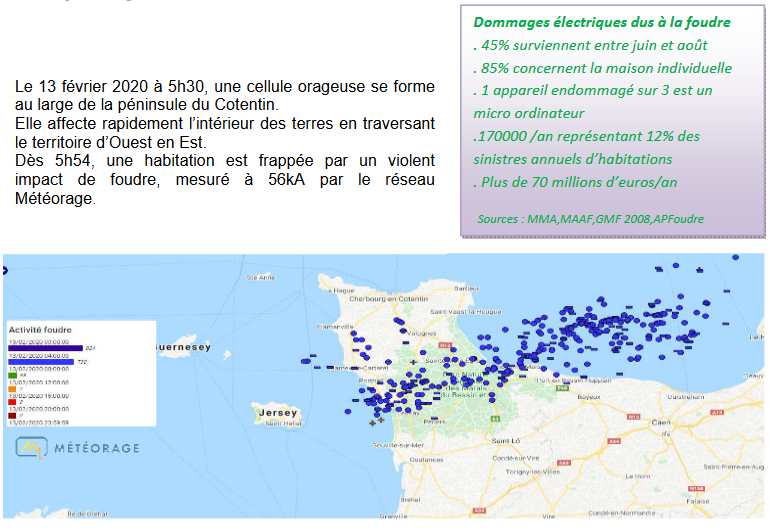

La cheminée sur laquelle une antenne TV avait été installée a volé en éclat. La foudre a frappé l’antenne TV puis s’est propagée le long du câble coaxial tout en détruisant les tuiles autour de la cheminée et provoquant ensuite l’incendie d’une partie de la toiture en seulement quelques minutes.

A l'intérieur de la maison, une partie du matériel électrique est également détruit. La télévision, box et autres appareils branchés à proximité de la TV ont été détruits. Le courant de foudre provenant du câble d’antenne s’est ensuite propagé aux câbles électriques pour « remonter »jusqu’au tableau électrique principal, endommageant les disjoncteurs pour finir sa course dans la prise de terre reliée au tableau électrique.

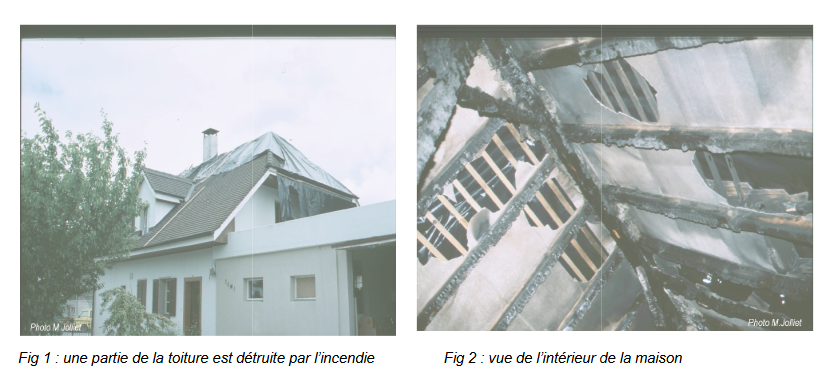

Dégâts extérieurs dus au foudroiement

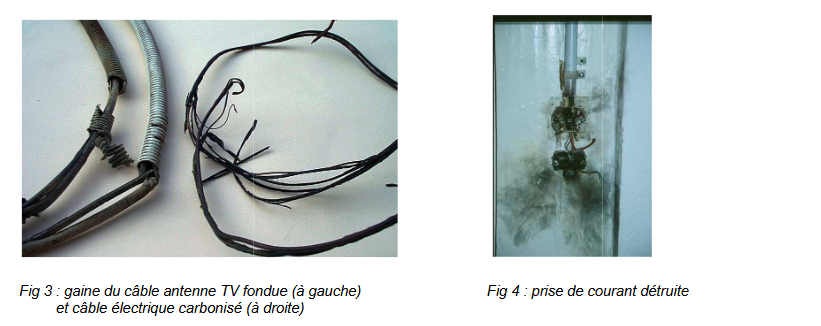

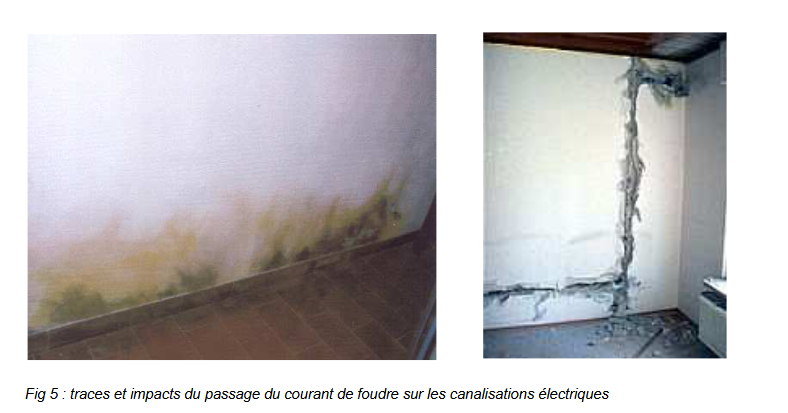

Dégâts à l'intérieur de la maison

Recommandations de protection contre la foudre

Un tel sinistre, ainsi que les inévitables et importants dégâts qu’il occasionne, peut être évité par la simple mise en œuvre d’un dispositif adapté de protection contre les effets de la foudre, combinant paratonnerre et parafoudres.

L’AFNOR a publié en mars 2019 un Fascicule de Documentation, référencé FD C 17- 109, qui définit l’ensemble des dispositions à mettre en œuvre pour assurer la protection contre les effets de la foudre d’une maison individuelle non mitoyenne de surface habitable inférieure à 500 m², tant pour assurer la protection contre les effets directs, que celle contre les effets induits.

Paratonnerre / Protection contre les effets directs

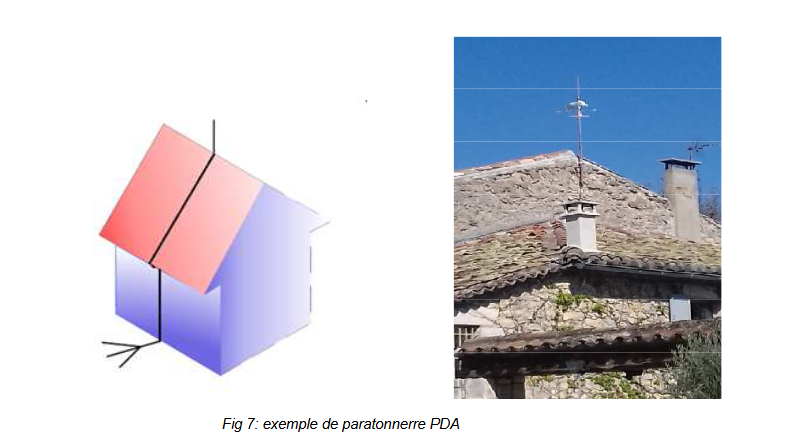

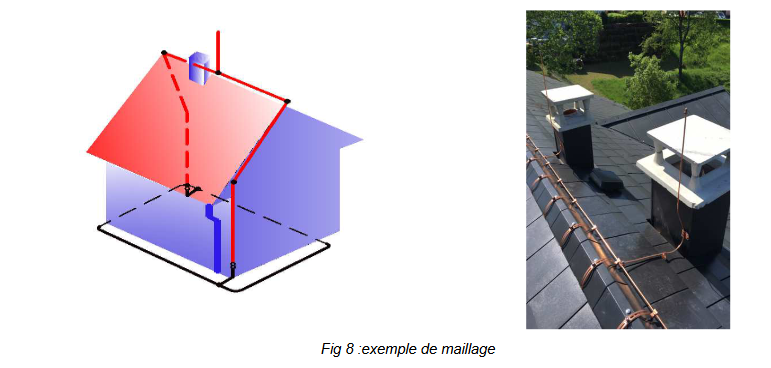

• Installation d’un dispositif de capture qui pourra être au choix un Paratonnerre à Tige simple (PTS), un Paratonnerre à dispositif d’Amorçage (PDA) ou un maillage de la toiture. A noter que la mise en œuvre d’un PDA permet de réduire la hauteur du paratonnerre à installer sur la toiture.

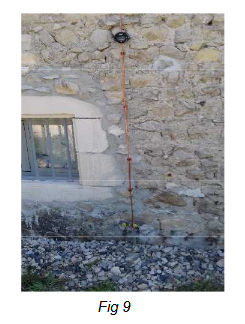

• Réalisation d’un conducteur de descente en cuivre (si PTS ou PDA, avec une longueur maximale de 20 m Fig 9), ou de deux, dans les autres cas

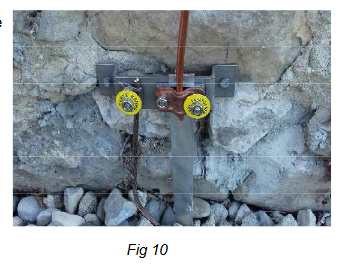

• Création au pied de chaque descente d’une prise de terre constituée au choix de 2 électrodes horizontales de 6 mètres de longueur ou de 2 électrodes verticales de profondeur 3 mètres espacées de 3 mètres (Fig 10)

•

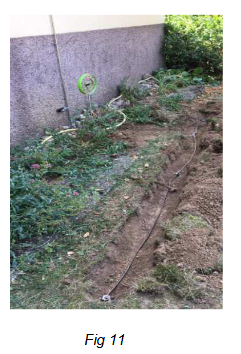

  Réalisation d’une liaison équipotentielle, de préférence enterrée, entre la(es) prises(s) de terre du paratonnerre et la prise de terre de l’installation électrique (Fig 11)

Parafoudres / Protection contre les effets induits

• Réalisation de liaisons équipotentielles (ou mises à la terre) des canalisations métalliques (eau, gaz, etc…) provenant de l’extérieur et de l’ossature métallique (si elle existe),
• Installation d’un parafoudre de Type 1 immédiatement en aval du disjoncteur de branchement de l’installation électrique (Fig 12)
• Installation d’un parafoudre de catégorie D1 au niveau du point d’entrée de la liaison télécom

On note que la mise en œuvre de parafoudres de Type 1+2 (au niveau de l’alimentation électrique) et de catégorie D1+C2 au niveau de la liaison télécom permettra d’atteindre un niveau de protection nettement supérieur pour les équipements électriques.

Mise en œuvre

La mise en œuvre de l’ensemble de ces mesures permet d’assurer, pour un coût raisonnable (généralement inférieur à 5 000 € TTC), une protection efficace de la structure et des personnes, ainsi que de garantir la sécurité de l’installation électrique.

Les travaux d’installation se déroulent sur une à deux journées et ont un impact visuel faible sur le bâtiment protégé.

Il est primordial de confier leur réalisation à une entreprise compétente et qualifiée qui pourra attester de la conformité. Des informations sont disponibles sur les sites : www.qualifelec.fr, www.ffie.fr, www.qualifoudre.org

Télécharger la fiche conseil

L’actualisation de cette fiche a été réalisée par le comité de rédaction de l’Association Protection Foudre composé de :M.Koutmatzoff/Président APFoudre - D.Mignardot /Secrétaire Général APFoudre – A.Rousseau/ SEFTIM – S.Schmitt / Météorage – G.Serrie/Vice Président APFoudre –P.Warsmann /Sté Alsacienne de Paratonnerres
